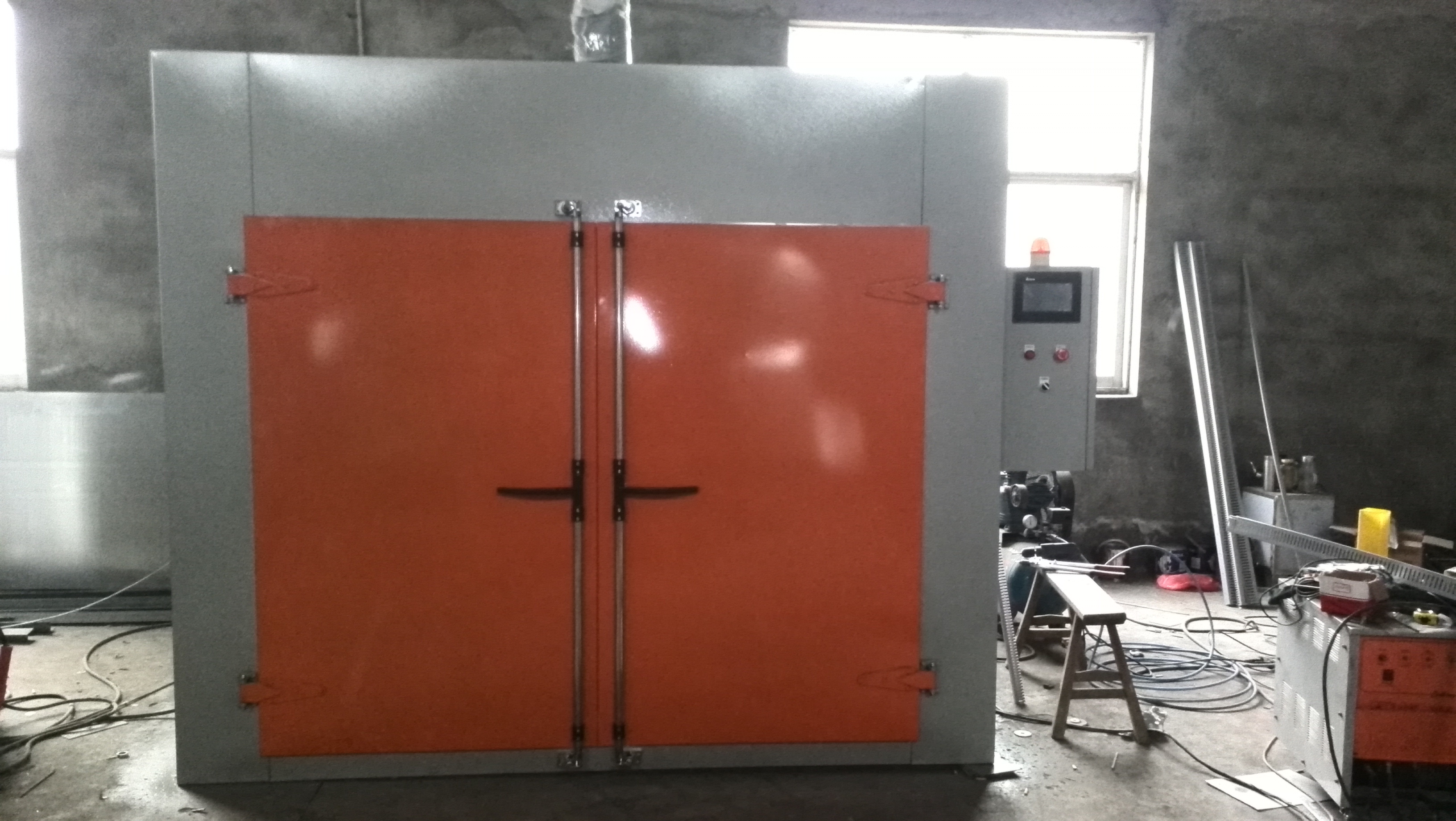

鼓风干燥箱

一：设备用途及工作原理：

　　1.设备适用于电子，电镀，烤漆，印刷烘干，化工，干燥，工业热处理，时效，回火，模具预热等各种行业。

2.将物料装入箱内工作室，关闭箱门，使箱门密封。启动控制系统，加热系统打开，箱内迅速升温。

3.干热空气吸收物料表面的水分，转换成湿热空气，湿热空气由箱体顶部排出，由排湿装置自动排出室外。

4.加热设有恒温记时，恒温烘干结束后，加热系统关闭，发出声光报警提示。

二：结构及特点：

　　1、烘箱外壳采用1.5㎜Q235钢板制作，表面油漆处理，整机外观平整光滑。烘箱工作室采用不锈钢或Q235碳钢制作厚度1.5㎜（内外制作材料用户可以自由选择）。

　　2、烘箱骨架采用8#槽钢焊接，结构坚固稳定，可保证装卸时的起吊牢固性和烘箱长期处于高温时不变形。

　　3、烘箱保温层150㎜，保温材料为硅酸铝纤维，具有较强的保温效果，符合行业标准常温加10℃.（保温层根据具体温度确定）。

4、烘箱配长轴风机一台（或者多台）, 风机配有风冷却，可降低风机工作时的温度，以保护风机的寿命。

　　5、烘箱进风口在烘箱顶部.

　　6、烘箱采用不锈钢加热器（加热器有不锈钢、碳钢、玻璃等材质可以选择），加热器安装在烘箱左右两侧的风道内部并有可调节式热风流向导流板并起到保护罩作用。

　　7、烘箱工作室内可分多层隔板式或可活动烘车，隔板可以冲孔或者实体烘盘，孔径范围4一20㎜（可根据需要制作），烘车分单层平面车或多层，用户可自行选择。

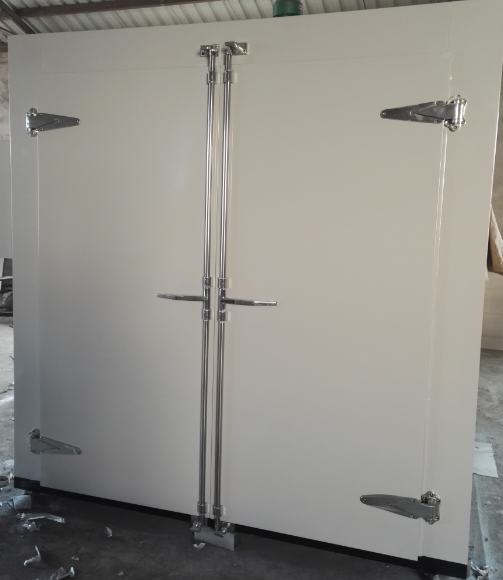

　　8、烘箱为双开门（小型的为单开门），烘箱的压紧采用集装箱压紧方式，此种方式可保证烘箱密封可靠，操作更方便，烘箱的门密封条选用硅胶条（高温型可选择石棉绳）。

三：控制及保护系统：

　　特殊要求用户可以注明提出。

　　控制系统:控制柜分立柜或背包式两种

　　1、温度控制采用智能液晶温控仪或者PLC自动化控制。

　　2、温度控制方式：PID控制。

　　3、传感器：pt100铂电阻传感器一支，用于PID控制用监控信号采集。

　　4、控制柜元件：PID智能仪表、接触器、继电器等。

　　5、电源缺项和相许保护，接电相序错误或者电线头脱落，自动保护。

　　6、加热输出固态或者接触式继电器。

　　7、采用接线端子并安装走线槽。

　　8、恒温时间继电器，烘箱恒温时间结束，烘箱自动关闭加热系统，工作时间可无人看管。

 四、规格参数：
